谷歌確認TensorG2實際上是5nm芯片

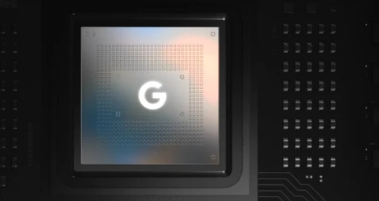

在10月Google制造的活動中，這家科技巨頭展示了TensorG2。很長一段時間以來，由于謠言和谷歌沒有確認TensorG2的工藝技術，互聯網認為Pixel7的引擎蓋下是4nm硅。然而，互聯網似乎是錯誤的。TensorG2實際上是5nmSoC，而不是4nm。谷歌發言人已向AndroidAuthority確認了這一點。該代表表示，TensorG2專為實際用例而設計，5nm架構有助于實現這一目標，同時還提高了芯片組的性能和能效。

但谷歌的回答仍然沒有透露TensorG2的制造商。如果我們不得不猜測，我們會說芯片組是三星制造的。兩家公司之前曾合作開發過第一代Tensor芯片，因此谷歌可能會再次將三星的技術用于其下一代內部SoC。但是這兩個三星5nm節點中的哪一個被使用了仍然是個謎。

您可能知道，更小的納米工藝通常意味著更高的功率效率。目前，所有旗艦SoC，如Apple的A16Bionic、Qualcomm的Snapdragon8+Gen1和三星的Exynos2200都建立在4nm節點上。

然而，谷歌似乎更多地押注于軟件而非硬件。正如谷歌發言人告訴AndroidAuthority的那樣，TensorG2使用了下一代TPU(張量處理單元)，它進一步提升了芯片組的機器學習能力。
