多倫多楓葉隊競技場改建為大學娛樂設施

多倫多楓葉隊競技場改建為大學娛樂設施

使用鋼筋和巨大的箱形桁架，建筑團隊有條不紊地在地標舞臺上插入四個新樓層，同時保留和恢復其歷史性外觀。

楓樹花園是1931年至1999年NHL多倫多楓葉隊的所在地，被廣泛認為是冰球運動的“大教堂”之一。由總部位于蒙特利爾的著名公司羅斯和麥克唐納設計的16,300個座位的競技場也舉辦了音樂會，體育賽事和政治集會，并以其出色的視線而聞名。

到了20世紀90年代末，這位名叫大家的人們看到了她更好的日子，而且葉子組織的所有權變更意味著俱樂部將轉移到新建的和更大的(18,800個座位)加拿大航空中心。在接下來的十年里，歷史悠久的競技場大多閑著，因?yàn)殒?zhèn)上的新孩子吸引了多倫多的重大事件。

2004年，加拿大最大的食品零售商Loblaw Companies購買了花園并提出了幾個不受歡迎的重建舞臺計劃 - 包括一個要求將內部轉換為Real Canadian Superstore和停車結構的計劃。直到瑞爾森大學接洽Loblaw才會制定出一個停滯不前的計劃。這座位于市中心的大學迫切需要一個娛樂中心和一個曲棍球隊的設施。這兩個組織在加拿大聯邦政府和私人捐助者的資助下 - 包括來自加拿大房屋建筑商Mattamy Homes的1500萬美元禮物 - 致力于合作并使建筑恢復生機。

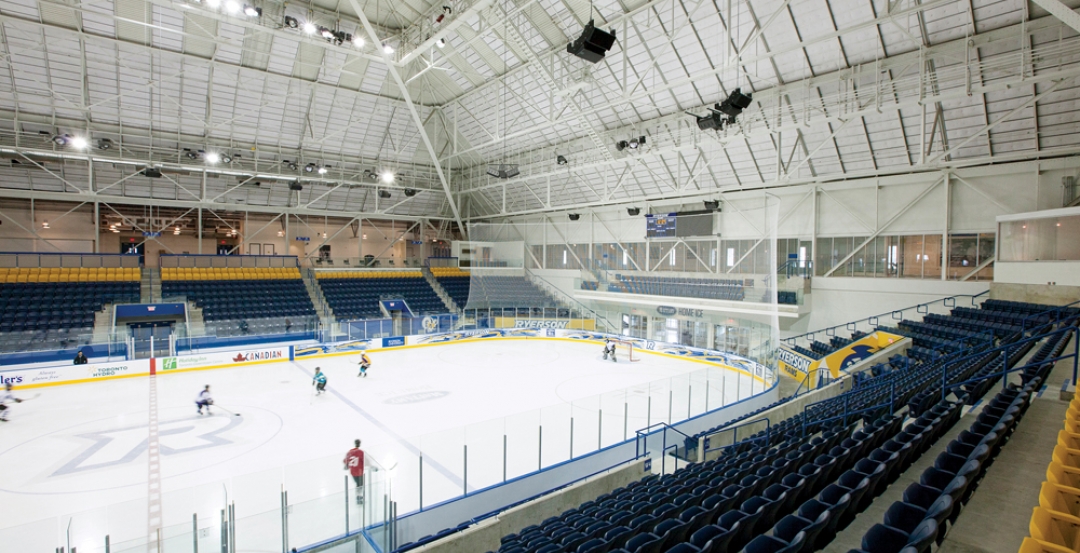

他們的計劃是大膽的：保留并恢復建筑物的歷史性外部設施，包括其鋼框架圓頂，同時消除大部分內部空間，為一個新的，四層，多用途結構讓位于雜貨店和街道一級的零售空間(85,000平方英尺)以及三層以上的大學體育中心(220,000平方英尺)。新結構的頂部是一個2,800個座位，NHL大小的溜冰場，模仿原始的花園，角落的角落，軌道座位和著名的“角落藍調”座位，這些座位經過修復。這個耗資6000萬美元的項目還增加了一個低于等級的停車位。標志性的大帳篷被重建，成為瑞爾森大學運動設施的新入口。

該項目涉及在現有的外殼內建造一個四層多用途結構，頂部有一個溜冰場。

復雜的程序要求在殼體內進行有條不紊的拆除和挖掘工作，而不影響歷史結構。這是特別困難的，因?yàn)楦偧紙龅默F(xiàn)澆混凝土座椅碗必須被移除以便為新的內部結構騰出空間，它支撐著建筑物的外墻，作為內部飛行支柱的一種形式。為了在修復過程中支撐外殼，建筑團隊安裝了臨時鋼支撐，以支撐建筑物東側和西側的原始混凝土框架，并在南北兩端的現有扶壁之間插入大約215英尺的大型箱形桁架。

在整個項目過程中，該團隊使用專有的計算機化光纖系統監控現有結構和外墻的移動和應變，該系統發出警報并在注冊讀數超出規定公差時發送電子郵件通知。一旦炮彈穩定，該團隊拆除了大部分座位碗結構，然后挖掘出23英尺以下的坡度以適應停車位。從那里，四層，現澆混凝土結構豎立在一層，并與現有結構相連，為外殼提供所需的支撐。拆除了臨時支撐，并在角落支撐處切開了大開口，以容納停車坡道和主入口。北面設有一個80英尺×16英尺的大型開口，可容納一個新的裝卸碼頭。

將冰場放置在新的內部結構頂部 - 街道上方50英尺處 - 給建筑團隊帶來了許多問題。其中最主要的是確保溜冰場與下面的結構完全隔離。這是通過安裝防水膜來防止泄漏和夾在冷卻的溜冰板和結構板之間的隔熱層來幫助調節溫度來實現的。制冷廢熱的一部分使第三層的底板保持足夠溫暖以防止下面的冷凝，并且3英寸厚的底板中的管道網絡使溫水循環以保持溫度恒定。

重建獎評委稱贊建筑團隊在執行這一復雜的重建和修復項目時的密切合作，同時滿足了在國家歷史遺址工作的要求。

“你不能在沒有建筑團隊成員在同一頁面的情況下完美地完成這個復雜的項目，”法官Rick Juneau，LEED AP，Bulley&Andrews住宅和修復總裁(www.bulley.com))。

朱諾和其他評委指出，該項目是一個很好的案例研究，適用于處理過時或廢棄體育場館的城市和城市。

該橫截面顯示了設施中的不同功能。該計劃包括：大學運動空間(藍色)，大學流通區(黃色)，Loblaws零售空間(米色)，后院空間(綠色)，洗手間和更衣室(紅色)，以及公共流通空間(灰色) 。

該計劃還包括一個擁有1,000個座位的籃球/排球健身房，訓練健身房，健身室，健身中心以及大學體育科學，運動學和運動治療部門的學術和實驗室空間。
