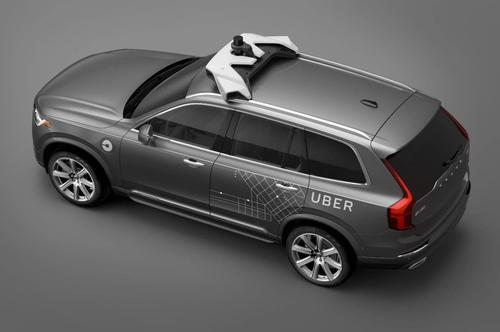

為自動駕駛汽車提供更敏銳的電視力

依賴于基于光的圖像傳感器的自動駕駛車輛經常難以看到諸如霧的盲目條件。但麻省理工學院的研究人員開發了一種亞太赫茲輻射接收系統，可以在傳統方法失敗時幫助駕駛無人駕駛汽車。

亞太赫茲波長在電磁波譜上的微波和紅外輻射之間可以通過霧和塵云輕易地檢測到，而用于自動駕駛車輛的基于紅外的LiDAR成像系統很難。為了檢測物體，亞太赫茲成像系統通過發射器發送初始信號; 接收器然后測量反彈亞太赫茲波長的吸收和反射。這會向重新生成對象圖像的處理器發送信號。

但將亞太赫茲傳感器應用于無人駕駛汽車具有挑戰性。敏感，準確的物體識別需要從接收器到處理器的強輸出基帶信號。由產生這種信號的分立元件制成的傳統系統龐大且昂貴。存在較小的片上傳感器陣列，但它們產生微弱信號。

在2月8日由IEEE Journal of Solid-State Circuits在線發表的一篇論文中，研究人員描述了一個芯片上的二維亞太赫茲接收陣列，該陣列的靈敏度要高出幾個數量級，這意味著它可以更好地捕獲和解釋子在存在大量信號噪聲的情況下，每個波長的波長。

為了實現這一目標，他們實施了一種獨立的信號混合像素方案 - 稱為“外差探測器” - 通常很難密集地集成到芯片中。研究人員大幅縮小了外差探測器的尺寸，使其中許多可以裝入芯片。訣竅是創建一個緊湊的多用途組件，可以同時降低輸入信號的混音，同步像素陣列，并產生強大的輸出基帶信號。

研究人員構建了一個原型，它在一個1.2平方毫米的設備上集成了一個32像素的陣列。這些像素比當今最好的片上亞太赫茲陣列傳感器的像素靈敏度大約高4300倍。隨著更多的發展，該芯片可能用于無人駕駛汽車和自動機器人。

“這項工作的一大動力是為自動駕駛汽車和無人機提供更好的'電動眼'，”共同作者，電氣工程和計算機科學副教授，麻省理工學院微系統太赫茲集成電子集團總監Ruonan Han說。技術實驗室(MTL)。“當環境惡劣時，我們的低成本片上亞太赫茲傳感器將與LiDAR發揮互補作用。”

在論文中加入漢族是第一作者Zhi Hu和合著者Cheng Wang，兩位博士都是博士。在漢族研究小組工作的電氣工程和計算機科學系的學生。

分散式設計

設計的關鍵是研究人員稱之為“分散化”。在該設計中，稱為“外差”像素的單個像素產生頻率差拍(兩個輸入的子太赫茲信號之間的頻率差)和“本地振蕩”，即改變輸入頻率的頻率的電信號。這種“向下混合”過程產生兆赫茲范圍內的信號，可以通過基帶處理器輕松解釋。

輸出信號可用于計算物體的距離，類似于LiDAR如何計算激光擊中物體和反彈所需的時間。另外，組合像素陣列的輸出信號，并沿特定方向操縱像素，可以實現場景的高分辨率圖像。這不僅允許檢測而且還允許識別物體，這在自動車輛和機器人中是關鍵的。

外差像素陣列僅在來自所有像素的本地振蕩信號同步時起作用，這意味著需要信號同步技術。集中式設計包括單個集線器，其向所有像素共享本地振蕩信號。

這些設計通常由較低頻率的接收器使用，并且可能在亞太赫茲頻帶產生問題，其中從單個集線器產生高功率信號是眾所周知的困難。隨著陣列向上擴展，每個像素共享的功率減小，從而降低了輸出基帶信號強度，這很大程度上取決于本地振蕩信號的功率。結果，由每個像素產生的信號可能非常弱，導致低靈敏度。一些片上傳感器已經開始使用這種設計，但僅限于8個像素。

研究人員的分散式設計解決了這種尺度敏感性的權衡問題。每個像素產生其自己的本地振蕩信號，用于接收和下混合輸入信號。此外，集成耦合器使其本地振蕩信號與其相鄰振蕩信號同步。這給每個像素提供了更多的輸出功率，因?yàn)??本地振蕩信號不會從全球集線器流出。

韓說，新的分散式設計的一個很好的類比是灌溉系統。傳統的灌溉系統有一個泵，通過管道網絡引導強大的水流，將水分配到許多灑水站點。每個灑水噴頭噴出的水流量比來自泵的初始流量弱得多。如果您希望灑水噴頭以完全相同的速率脈動，則需要另一個控制系統。

另一方面，研究人員的設計為每個站點提供了自己的水泵，無需連接管道，并為每個噴頭提供了強大的水輸出。每個灑水噴頭還與其鄰居通信以同步其脈搏率。“通過我們的設計，可伸縮性基本上沒有邊界，”Han說。“你可以擁有任意數量的站點，每個站點仍然抽出相同數量的水......并且所有泵都在一起脈動。”

然而，新架構可能使每個像素的占位面積更大，這對陣列方式的大規模高密度集成提出了巨大挑戰。在他們的設計中，研究人員將四個傳統上獨立的組件 - 天線，降混器，振蕩器和耦合器 - 的各種功能組合成一個給予每個像素的單個“多任務”組件。這允許32像素的分散設計。

“我們?yōu)樾酒系腫分散式]設計設計了一個多功能組件，并結合了一些分立結構來縮小每個像素的尺寸，”胡說。“即使每個像素執行復雜的操作，它仍保持其緊湊性，因此我們?nèi)匀豢梢該碛写笠?guī)模的密集陣列。”

以頻率為導向

為了使系統測量物體的距離，本地振蕩信號的頻率必須是穩定的。

為此，研究人員在其芯片中加入了一個稱為鎖相環的元件，它將所有32個本地振蕩信號的亞太赫茲頻率鎖定為穩定的低頻參考。因?yàn)橄袼厥邱詈系?，所以它們的本地振蕩信號都具有相同的高穩定性相位和頻率。這確保了可以從輸出基帶信號中提取有意義的信息。整個架構可最大限度地減少信號損失并最大化控制。

“總之，我們實現了一個相干陣列，同時每個像素具有非常高的局部振蕩功率，因此每個像素都能實現高靈敏度，”胡說。
