適用于Windows的MSC NASTRAN

工具欄為一些最常用的命令提供圖形界面。這些命令包括令人印象深刻的動態旋轉，平移和模型縮放。一個很好的功能是用戶可定義的工具箱，它為用戶提供了對他們最常使用的命令的附加圖形訪問。菜單，工具欄和工具箱易于使用，是學習該程序的好處。它們以及大量的熱鍵有助于加快建模過程。但是，我發現向下移動多個菜單和對話框有點費時。我本來希望直接使用命令行輸入命令。

Atlantic Design&Manufacturing是東海岸領先的設計工程師貿易展，提供最新的3D打印，自動化和CAD / CAM軟件，包括FedEx，GE Appliances，Procter&Gamble以及其他數百種軟件。

建模功能。可以使用直接生成，現有幾何體或自動在給定邊界內創建元素。程序的元素庫，以及它指定材料屬性，載荷和邊界條件的能力，應該使用戶能夠有效地模擬大多數結構和操作條件?？梢允褂棉D(zhuǎn)換器從最流行的CAD和有限元中引入幾何和有限元數據程式。可以導出中性文件，其可以用于將信息從一個版本的MSC / NASTRAN傳送到另一個版本。此外，

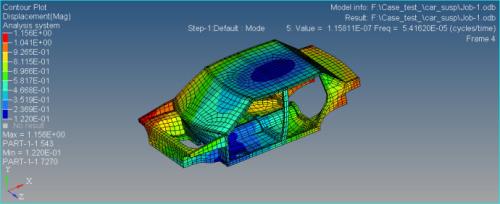

用于模型創建的相同界面用于查看結果?？梢园茨x擇的格式對模型參數和分析輸出進行排序和列出。圖形輸出包括：變形圖，等高線圖，動畫，標準圖，等值面圖，截面切割和所選輸出的XY繪圖。可以組合動畫和輪廓，顯示與位移同步動畫的輪廓。列出的和圖形輸出都可以復制到Windows剪貼板，文件或輸出到打印機。

文檔。包含的文檔將允許用戶學習操作該程序。但是，沒有足夠的文檔可以讓用戶深入了解該程序的工作原理。不包括何時使用何種類型的元素以及在何種條件下這些元素是準確的信息。也沒有討論該程序用于解決模型的解決方案技術。我認為這種類型的信息對于充分理解結果的準確性至關重要。相比之下，贊譽是為了該計劃'上下文敏感的在線幫助。它可以隨時訪問，包括對所有程序功能的完整參考。

憑借其建模和分析功能，MSC / NASTRAN for Windows為工程師提供了強大的分析工具。更好的文檔以及直接使用命令行輸入命令的選項將是受歡迎的補充。但該程序的易用性，數據列表和數據排序以及將數據和圖形導出到Windows剪貼板，文件或打印機的能力都很突出。
